送變電公司/220kV孔橋輸變電工程-灌西至孔橋線路工程/桿號牌等采購報價清單 | |||||||||
|
序號 |
物資名稱 |
規格型號 |
技術要求 |
單位 |
數量 |
單價 |
總價 |
備注 | |
|
1 |
桿號牌 |
320*376 |
詳見制作要求 |
個 |
70 |
|
0 |
| |
|
2 |
相序牌 （A、B、C） |
200*200 |
詳見制作要求 |
套 |
70 |
|
0 |
一套三個 | |
|
3 |
禁止攀登牌 |
400*244 |
詳見制作要求 |
個 |
70 |
|
0 |
| |
|
4 |

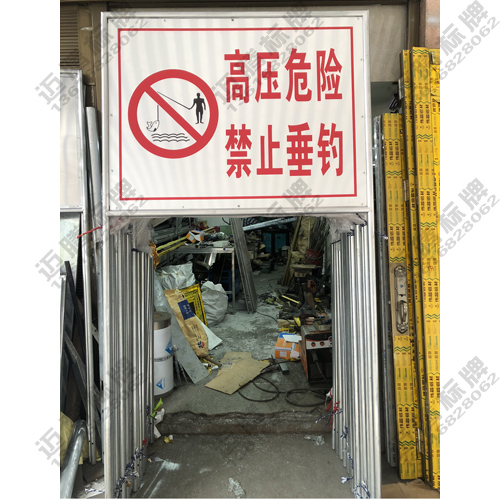

禁止垂釣牌 |
900*1200 |
詳見制作要求 |
個 |
31 |
|
0 |
| |
|
|
|
|
|
|
241 |
|
0 |
| |
|
交貨地點 |
江蘇省連云港灌云縣燕尾港 楊建國1351255157X | ||||||||
|
交貨時間 |
2021.01.20 | ||||||||
110kV及以下送電線路桿塔標志牌規格
一、送電線路桿塔標志牌、色標牌和參數：
尺寸明細表 表一 單位：毫米
|
參數 電壓 |
B |
B1 |
A |
A1 |
A2 |
|
35~110kV |
400 |
376 |
320 |
296 |
196 |
注：安裝孔眼距為200mm。
每塊桿號牌需配∮16×25防盜螺栓2套螺栓
二、送電線路相位標志牌和參數：
 | |||
 | |||
線路相位標志牌的參數表 表二 單位：毫米
|
參數 電壓 |
D |
A |
|
35~110kV |
176 |
200 |
A、B、C三塊牌子為一套
三、送電線路禁止攀登標志牌和參數、標準色（a=450）
|
參數 種類 |
A |
B |
A1 |
D（B1） |
D1 |
C |
|
甲 |
400 |
320 |
92 |
244 |
195.2 |
19.2 |
請在圓圈中加入人員攀登的示意圖
注：安裝孔眼距為200mm。
每塊禁攀牌需配∮16×25防盜螺栓2套螺栓
四、送電線路桿塔標志牌、色標牌和參數：
尺寸明細表 表一 單位：毫米
|
參數 電壓 |
B |
B1 |
A |
A1 |
A2 |
A3 |
|
35～110kV |
400 |
370 |
320 |
290 |
190 |
180 |
注：1、相序牌孔打在中間，孔徑為∮17.5。
注：安裝孔眼距為200mm。
